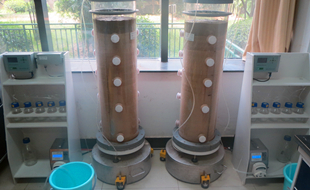

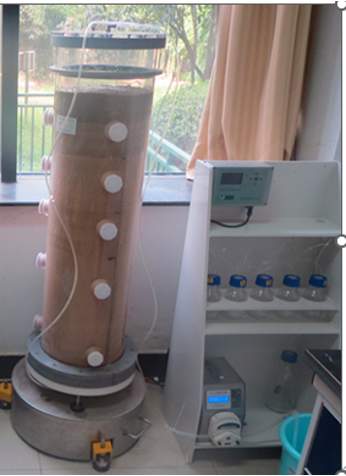

用途及介绍

实验室微型蒸渗仪是实验室模拟研究水分平衡、物质平衡、土壤溶质运移的全新工具，特别用于土壤水的流动性研究、土壤中物质迁移、物质转换过程、作物耗水规律研究、植物根系吸收水分效能研究、气候研究、能量平衡研究等领域，也可作为试验校准工具使用。

系统特点

l  土柱具有透水膜的底盘，可进行负压抽取。

l  土壤水分传感器和水势传感器均采用SDI-12总线传输。

l  自动负压泵压力可设置，也可根据实验需要进行调整。

l  可配置模拟降雨装置，可定时、定量模拟降雨。

l  土柱放置在称重平台上，可测量重量变化，并将其转化为体积含水量数据。

l  数据采集器可以记录土壤水势，土壤温度，土壤水分，土壤电导率。

l  可使用土壤溶液取样器在土柱内分层取样。

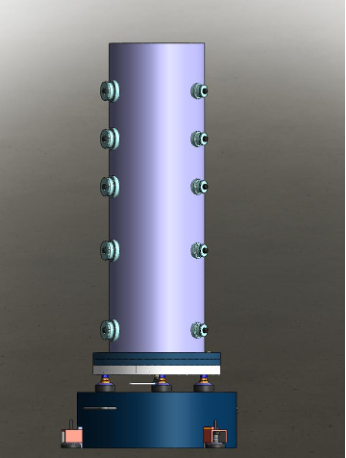

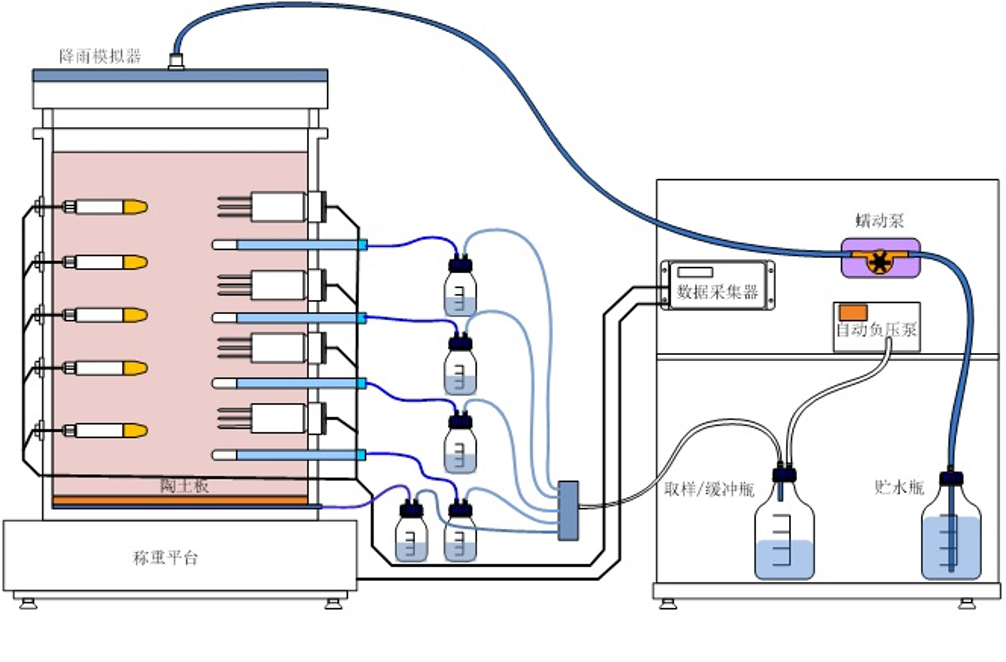

实验室微型蒸渗仪结构示意图

技术指标

Ø  土柱规格：直径750px，高度1米，材质：有机玻璃

Ø  称重平台：量程：0-220KG，称重分辨率：10g

Ø  定量给水泵：流量：120-9000ml/h，可调节

Ø  降雨模拟器：直径750px，多孔板均匀向土壤表面淋洒

Ø  土壤三参数传感器（选配）

电导率测量范围:   0-20dS/m

电导率测量精度:   优于± 2.0% 或  ±0.002dS/m

土壤水分测量范围：0～饱和；测量精度：±3%Vol 典型

温度测量范围： -10～60℃；测量精度：±0.6℃

信号输出：SDI-12总线方式

Ø  土壤水势传感器（电子张力计）（选配）

测量范围：-100~0kPa   测量分辨率：0.01kPa

Ø  土壤溶液取样器（选配）

直径：4.5mm，长度：225px

Ø  自动负压调节系统（选配）

抽取速度：5L/min

负压调节范围：0-80kPa

压力控制精度：±2kPa

系统可根据设置自动调节压力

Ø  数据采集器

数据存储：本地存储2MB，服务器端无限量存储

数据传输：4G无线传输，WEB查询浏览下载数据，远程修改参数

采集频率：30min,可根据用户要求设置

通道数量：48个数字通道，SDI-12总线接口

通信接口：USB接口

系统配置

Ø  实验室土柱

Ø  称重平台

Ø  土壤溶液取样器

Ø  降雨模拟器

      Ø  定量给水泵

Ø  数据采集器

Ø  土壤三参数传感器

Ø  土壤水势传感器

Ø  电源组件
