üST1221热扩散法树干液流监测系统设计简便，双探针可重复使用，支持无线数据传输；
ü系统具备 SDI-12 总线结构，便于远程数据访问与网络组网；
ü高精度采集模块与数据采集器可实时监测液流速率，并支持灵活的采样频率设置；
ü可广泛应用于植物水分利用、环境变化影响、植物生理生态等领域的研究。
咨询电话：010-62981106
系统简介

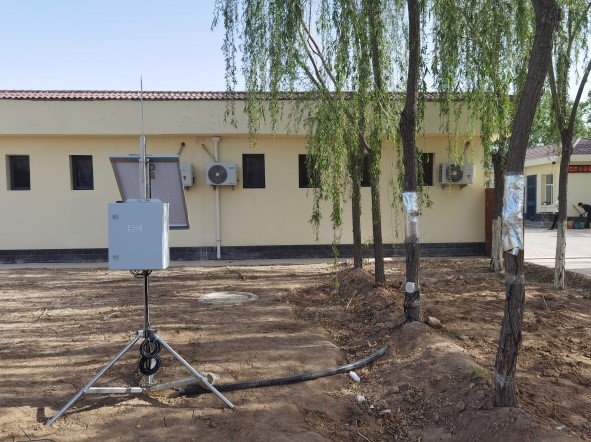

ST1221热扩散法树干液流监测系统主要由STDP系列液流探针、高精度液流专用采集模块、液流延长线、数据采集器、供电系统组成，特别适用于茎干较粗的高大树木。主要用于监测树干液流，评估植物对土壤水分的利用情况，研究植物生理生态特征和环境变化对植物水分利用的影响，以及了解植物的生长状态。
系统特点
l 双探针，易插拔，可重复使用；
l 安装方便，无需编程，软硬件操作简单；
l 支持无线数据传输；
l 支持远程浏览下载数据和远程修改参数；
l SDI-12总线式结构，易组网，可实现数字化远距离分布式连接。
技术指标
1、STDP液流探针

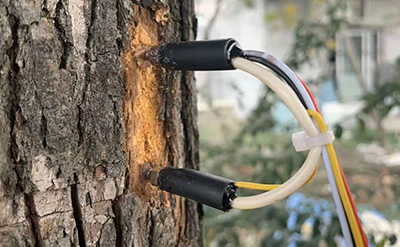

STDP液流探针是由我公司与北京林业大学PWRLab团队联合研制， STDP系列液流探针使用热扩散原理，采用进口的加热线和热电偶线，严格参照进口各规格TDP探针技术、材料和制造工艺，经过精密加工制作而成。
Ø 探针规格及参数
型号 | 探针长度/mm | 探针直径/mm | 探针间距/mm | 热电偶数 | 功率/W | 运行电压/V | 信号输出/μV·℃-1 |
STDP10 | 10 | 1.2 | 40 | 1 | 0.08~0.12 | 2.0 | 40 |
STDP30 | 30 | 1.2 | 40 | 1 | 0.15~0.20 | 3.0 | 40 |
STDP50 | 50 | 1.65 | 40 | 1 | 0.25~0.30 | 5.0 | 40 |
STDP80 | 80 | 1.65 | 40 | 2 | 0.5 | 7.0 | 40 |
STDP100 | 100 | 1.65 | 40 | 3 | 0.44 | 8.0 | 40 |
Ø 液流延长线
规格：5米，10米，15米，20米，专用防水连接器，易插拔，连接更方便。
2、液流采集模块
l 8个差分通道，可连接8个STDP10/30/50探针或4个STDP80探针或2个STDP100探针；
l 温度分辨率：0.003 ℃，精度：±0.03 ℃；
l 内部集成2个加热电压调节器，电压调节范围2-8 V可调；
l 采样频率可设置，自动计算求平均值；
l SDI-12接口，可实现数字化远距离分布式连接液流探针。
3、数据采集器
l 采集通道：48个，SDI-12接口；
l 数据存储：本地2 MB存储，服务器端无限量存储；
l 数据下载：本机下载或服务器端下载；
l 通信接口：本地USB接口；
l 数据传输：4G网络数据传输。
4、太阳能供电系统
l 野外防护金属机箱，采用12V24AH/48AH电池，60W/120W太阳能板供电。
5、液流系统专用三角支架
l 专用的不锈钢三角支架，带避雷装置，保障电力供电。
系统组成
l I-MIX48/i-MIX24数据采集器；
l SF8D液流采集模块；
l STDP液流探针；
l STDP液流延长线；
l 太阳能供电系统；
l 液流系统专用三角支架。
应用案例

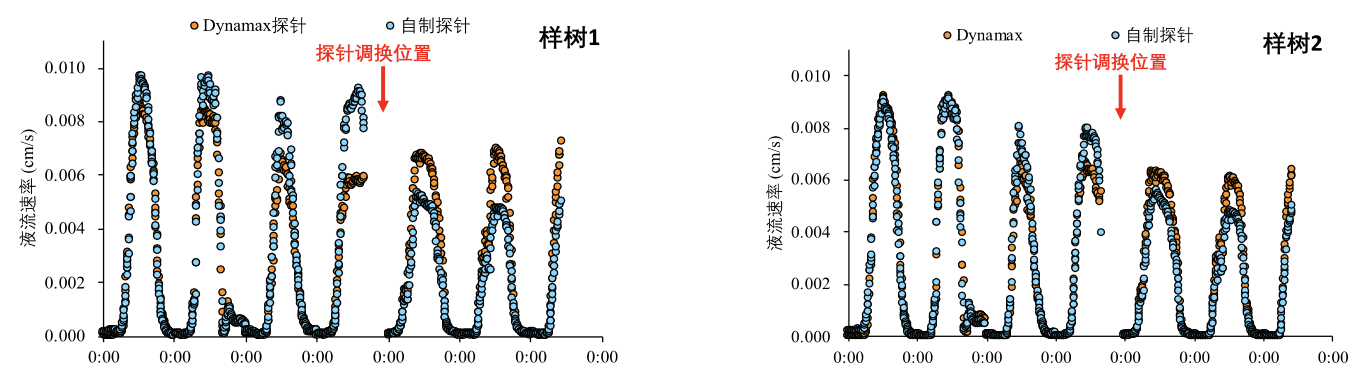

自制 TDP 探针与 Dynamax 探针测定的样树液流速率

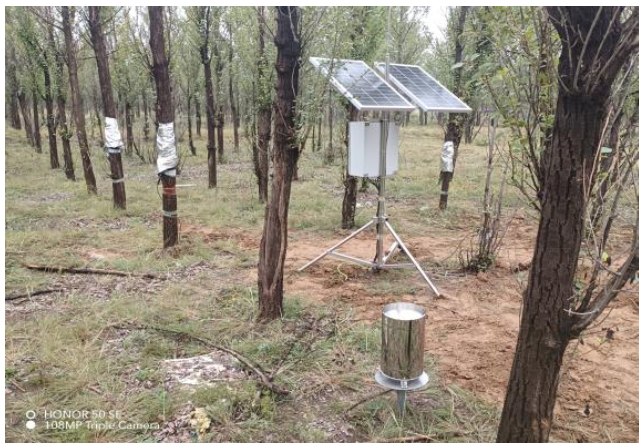

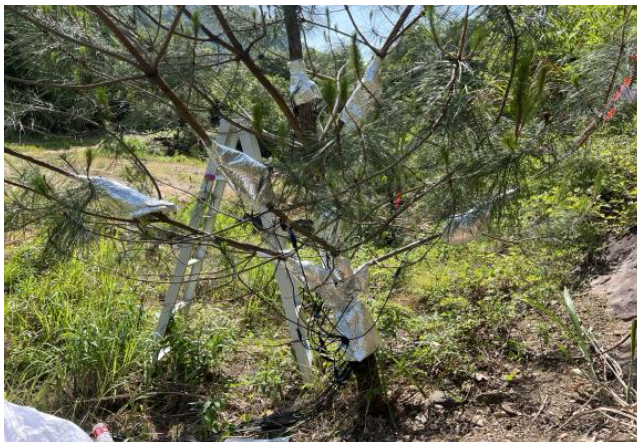

恩格贝生态示范区不同衰退程度人工林植物耗水监测 安徽宣城宛陵林场植物液流观测
相关文献
1、范云翔, 邸楠*, 刘洋, 章毓文, 段劼, 李新, 王海红, 席本野. 毛白杨夜间液流及茎干水分运动时空动态及其环境影响因子. 植物生态学报, 2022, DOI: 10.17521/cjpe.2022.0162
2、赵小宁, 田晓楠, 李新, 李广德, 郭有正, 贾黎明, 段劼, 席本野*. Granier原始公式计算树干液流速率的适用性分析—以毛白杨为例. 植物生态学报, 2022, DOI: 10.17521/cjpe.2022.0321
