üHFD2201热场变形法植物液流观测系统可精准测量高、低、零液流及逆向液流，适用于植物水分生理过程研究。
ü系统支持单点或双点位探针，具备高时间分辨率，且生产工艺标准化，误差小。
ü采用SDI-12总线结构，支持无线数据传输、远程数据浏览与参数修改，易于组网和远程控制。
ü可广泛应用于植物水分生理、根系水力再分配、植物环境响应等方面的研究。
咨询电话：010-62981106
系统简介

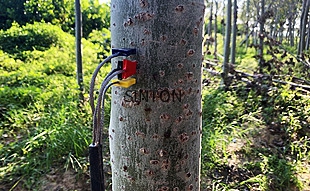

HFD2201热场变形法植物液流观测系统主要由HFD液流探针、HFD-2液流采集模块、数据采集器、供电系统组成，能够对高、低、零液流以及逆向液流实现精准测定，并拥有极高的时间分辨率，有助于研究植物水分生理过程以及植物对外界环境突变的响应，了解植物夜间水分活动及根系水力再分配，进一步理解植物生理与水分关系。
产品特点
l 能够测量高、低、零液流及逆向液流；
l 可选单点或双点位探针，支持定制；
l 生产工艺标准化，一致性误差小；
l 安装方便，无需编程，软硬件操作简单；
l 支持无线数据传输；
l 支持远程浏览下载数据和远程修改参数；
l SDI-12总线式结构，易组网，可实现数字化远距离分布式连接。
技术参数
1、HFD液流探针
HFD液流探针是由我公司联合北京林业大学PWRLab团队合作，并在HFD技术的发明者——捷克布尔诺孟德尔大学的Nadezhda Nadezhdina教授的授权与指导下，开发第二款液流探针产品。HFD是一种基于持续加热的液流测量技术，已具备完善的生产工艺和测试流程以及质量控制标准，并且已实现HFD液流探针高质量与高成功率的量化生产。
Ø HFD探针规格参数
型号 | 探针直径/mm | 测温探针长度/mm | 加热探针长度/mm | 测温位点 | 功率/W | 运行电压/V | 信号输出/uV/℃ |
HFD210 | 1.6 | 22 | 35 | 1 | 0.27 | 3.7 | 40 |
HFD220 | 1.6 | 45 | 60 | 2 | 0.44 | 6 | 40 |
Ø 液流延长线
标配：5米，可选配5米，10米，15米，20米延长线，专用防水连接器，易插拔，连接更方便。

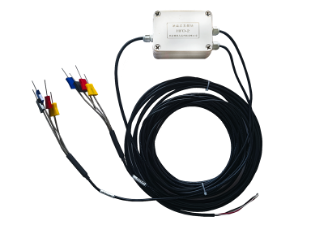

2、HFD-2液流采集模块
l 8个差分通道，可接12个HFD220液流探针或HFD210液流探针；
l 温度分辨率：0.003 ℃，精度：±0.03 ℃；
l 内部集成1个加电电压调节器，电压调节范围2-8 V可调；
l 采样频率可设置，自动计算求平均值；
l SDI-12接口，可实现数字化远距离分布式连接液流探针；
l 专用防水连接器与探针连接，易插拔，方便维护。
3、数据采集器
l 采集通道：48个，SDI-12接口；
l 数据存储：本地2 MB存储，服务器端无限量存储；
l 数据下载：本机下载或服务器端下载；
l 通信接口：本地USB接口；
l 数据传输：4G网络数据传输。
4、太阳能供电系统
l 野外防护金属机箱，采用12V24AH/48AH电池，60W/120W太阳能板供电。
5、液流系统专用三角支架
l 专用的不锈钢三角支架，带避雷装置，保障电力供电。
系统组成
l 数据采集器；
l HFD-2液流采集模块；
l HFD220液流探针（标准双位点，可定制单位点或多位点）；
l 太阳能供电系统；
l 液流系统专用三角支架。
应用案例

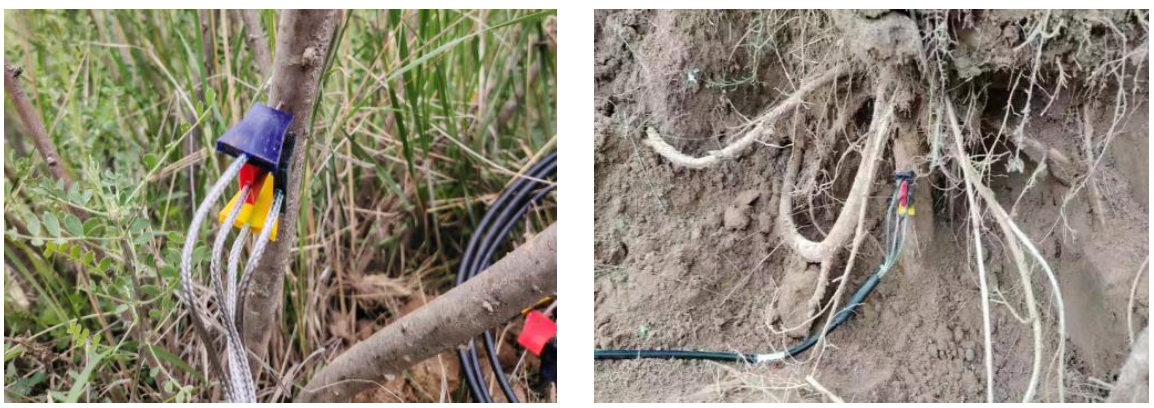

甘肃省兰州市榆中县的兰州旱地农业生态野外科学观测研究站
柠条锦鸡儿原位干旱及模拟降雨过程中根系枝条液流观测
相关文献
1、Liu Y, Nadezhdina N, Hu W, et al. Evaporation-driven internal hydraulic redistribution alleviates root drought stress: mechanisms and modeling[J]. Plant Physiology, 2023: kiad364.
