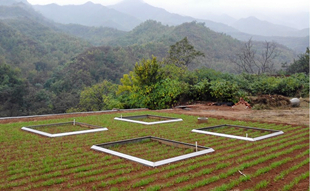

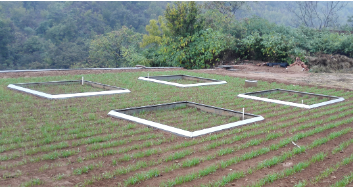

LYSI-220大型称重式蒸渗仪是野外研究土壤蒸发、水分平衡的重要工具。可精确测定土体蒸发量、渗漏量、土壤水分、温度、电导率变化规律等参量，测量数据存储在数据采集器中，数据可通过4G网络传输至服务器，用户可登录服务器查看数据，方便远程管理。

应用领域

可用于开展植物生长消耗的水分监测、节水灌溉、小型模拟试验、土壤水的流动性、水平衡分析，渗滤液、地下水补给、物质转化、能量平衡研究，模拟试验校正、水通量研究，地下水补给模拟研究，也可用于定量研究裸地的蒸发或有植被覆盖地块的蒸腾蒸散量，研究作物耗水规律。

技术参数

1、土箱规格

● 蒸发面积：4㎡，2.0m（长）×2.0m（宽）×2.3m（高）

● 材质：碳钢材质

● 土箱内采用原状土

2、称重测量系统

● 测量原理：采用四个高精度称重传感器直接称重

● 称重传感器：量程10T，测量精度：C3精度等级，防护等级IP68，具有OIML国际标准认证

● 称重测量装置，信号输入：4路，32位测量精度，20V交流激励

● 测量精度：±0.02mm水深，分辨率：0.01mm水深

● 具有水量平衡自动调节功能和温度补偿功能

● 数据接口：SDI-12接口

3、渗漏测量系统

● 翻斗式测量，底部特殊渗滤层设计，三层过滤设计，三环十字相同

● 测量分辨率： 0.001mm水深，不限制最大量程

● 渗漏水可收集并自动排出

4、土壤溶液取样系统

● 每个蒸渗仪设置8个点位取水点，安装8层土壤溶液取样器

● 规格：直径：22mm

● 自动负压抽提，压力调节范围-80-0kPa，压力精度：±2kPa

● LCD实时显示压力值和报警值

5、土壤水分温度电导率测量传感器

● 每个蒸渗仪安装8层土壤水分温度电导率传感器

● 土壤水分测量范围：0~100% VWC，分辨率：0.1% VWC，精度:±1% VWC（大部分土质），≤±0.03WFV细黏土

● 土壤电导率测量范围:0~1.5 S/m，分辨率：0.001S/m，测量精度：±2% S/m

● 土壤温度测量范围:-40~75℃，分辨率：±0.1℃，精度:±0.3℃

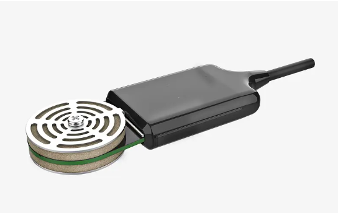

6、土壤水势传感器

● 每个蒸渗仪安装8层土壤水势传感器

● 水势测量范围：-100000kPa～0kPa ；分辨率：±0.1kPa

● 水势测量精度：±10%+2kpa

7、数据采集系统

● 信号输入：支持SDI-12通讯协议，

● 数据通道：1-24个，可扩充

● 数据接口：SDI-12接口、RS485接口

● 存储方式：本机2MB循环存储，云端无限量存储。

● 通信模式：4G网络，支持MQTT/HTTP双协议，支持数据实时上传。

● 供电方式：支持常供电和控制供电，输出5V/12V

● 采集频率：最小1分钟，可修改

● 支持远程修改运行参数，下载数据

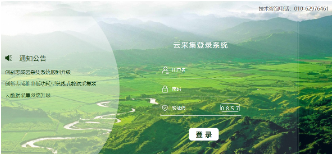

8、数据云管理平台

● 支持 Microsoft windows平台，可将蒸渗仪所有监测数据进行监测、汇总、处理、存储及显示

● 支持数据解析、数据在线计算、数据分析；

● 支持数据图表、表格等多种数据格式，远程查询历史数据；

● 支持站点地图位置显示；

● 支持远程查看设备运行状态，修改参数，支持设备数据异常报警。

● 终生免费提供云服务器免费试用

9、供电系统

● 太阳能电池板给内置电池供电

● 蓄电池12V60AH

● 不锈钢安装支架，高度2米

● 安全避雷装置

10、工作环境

● 环境温度：-20－50℃；

● 相对湿度：0－90%；

系统组成

● 土箱（原状土提取）

● 称重系统

● 土壤溶液提取装置

● 渗漏量测量系统

● 土壤水分温度电导率传感器

● 土壤水势传感器

● 地下室排水设备

● 地下观测室

● 数据采集器

● 云数据管理平台

● 计算机控制软件

● 供电系统
